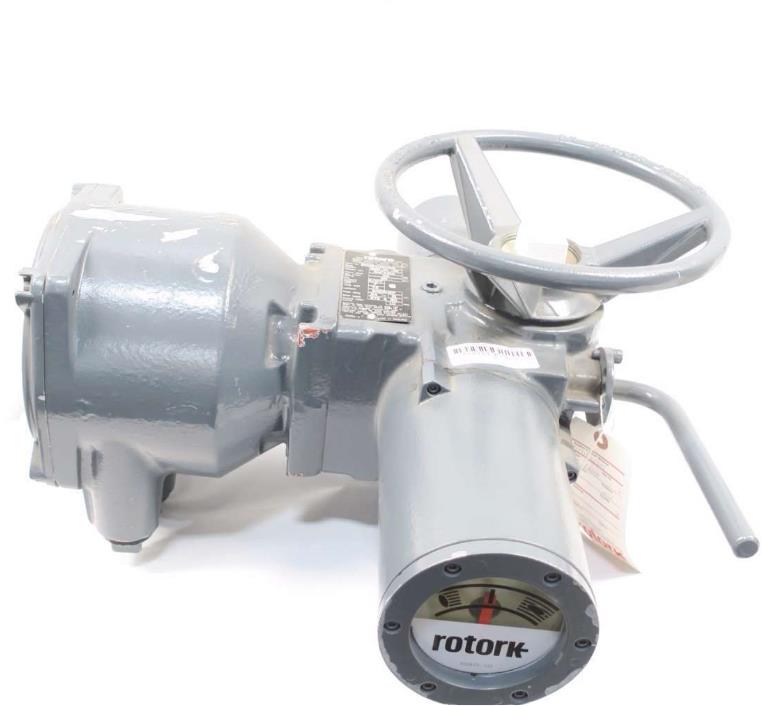

Rotork在执行器端口保护方面居世界领先地位。在涨潮、阴湿、冷热悬殊、极端恶劣和腐蚀性空气以及从沙漠到冻原、从沿海到地下等各种环境中，执行器将可靠性方面最重要的因素是不受环境影响-简而言之就是外壳。 双密封、双保护IQ外壳的额定防护等级为IP68-水下3米，48小时，NEMA4/4X/6。它是完全防水可防尘，而且不"透气"。Rotork双密封系统确保内部元件受到保护，因为它们被防水接线端子模块将内部电缆与接线端子箱隔离。即使在现场接线期间，移去接线端盖，保护仍得以维持，且接线端子模块独立密封。 非侵入式终身密封IQ的现场调试无需卸掉电气箱端盖。所有设定和调整均使用提供的红外线设定器来完成。在我们制造厂的受控环境中组装后，气体交换已被排除-所有内部元件终身得到保护。非侵入式控制器意味着没有穿过控制箱体的贯通轴。 简单、可靠 IQ简化了设计，而规格和性能有所扩展。 力矩测量 执行器能够可靠可精确地测定操作一个阀门的作用力，这是对阀门和执行器提供保护的基础。IQ使用其专利的输出力矩测量系统，该系统是从人们熟悉的类似压力传感器这样的过程测量技术研制而成的。在工业中经过验证和测试的这一技术适用于阀门执行器。在带有负荷的情况下，用安装在力矩传感器内的压敏电阻传感器，是电机蜗杆推力的反作用力直接转换成输出力矩比例的电信号，可获得准确的、可重复的力矩测量值，且独立于频率、电压和温度变化。阀位测量可靠的过程控制取决与阀门行程末端的准确定位，而液压控制取决于阀门行程中间的准确定位。拥有专利的非接 触式阀位测量系统则是执行器控制中最简单的设计。只有一个活动部件的分解器把输出中心套筒的旋转转换成电信号，然后与存储在安全、永久的存储器中的限位作比较。 元件减少 合理的机械和电气系统使可靠性得到提高。作为IQ的基础，手轮结构和控制底架的改进提高了执行器的可靠性。最新quot;系统集成芯片"技术已因应用于IQ控制模块。元件数量明显减少，从而减少了互连、布线和印刷电路板的复杂性。采用了诸如数据显示功能以及更好的系统保护等增强功能，从而提高了性能及可靠性。 安全完整性 最初研制IQ是为了提高阀门执行器的安全完整性状态。通过再次的设计和创新，Rotork能够提供解决办法，是工艺工程师能够根据确定的安全完整性等级评估选择执行器。鉴于IEC615081、ISA-S84.01和DIN19250等国际标准成为评估工艺系统安全完善的要求，Rotork将乐意讨论您的要求。 与阀门配套有闸阀，球阀，蝶阀等。 1.IQ选型及技术参数表 执行器输出转速（50Hz）18 24 36 48 72 96144 192 执行器型号 扭矩（Nm）IQ10 34 功率（KW)0.05 0.07 0.09 0.11 0.15 0.19 2.IQ12 81 68 48 41 功率（KW)0.13 0.16 0.21 0.23 3.IQ18 108 功率（KW) 0.17 0.21 0.23 4.IQ20 203 176 142 102 功率（KW)0.32 0.40 0.53 0.64 0.76 0.80 0.81 5.IQ25 400 298 244 230 149 功率（KW)0.63 0.78 0.77 1.06 1.29 1.19 6.IQ35 610 542 474 366 257 功率（KW) 0.96 1.19 1.42 1.50 2.06 2.04 2.06 7.IQ40 1020 845 680 542 406 功率（KW)1.60 1.98 2.22 2.14 2.94 3.03 3.24 8.IQ70 1490 1290 1020 745 645 542 功率（KW)2.34 2.91 3.37 3.21 4.41 4.16 5.14 5.59 9.IQ90 2030 1700 1355 1020 865 730 功率（KW)3.19 3.96 4.44 4.29 5.87 5.68 6.92 7.55 10.IQ91 1355 功率（KW)10.82 13.98 11.IQ95 3000 功率（KW)5.81 注：IQ-IB/IS结合可达43,386Nm（多转式）；IQ-IW结合可达137,000Nm（90度输出） 机械数据 12.执行器IQ10 IQ20 IQ35 IQ40 IQ70 IQ90 IQ95 IQ12 IQ25 IQ18 法兰型号ISO5210 F10 F14 F16 F25 F30 执行器重量(Kg) 32 52 75 215 230 220 最大允许阀杆直径A型mm 32 38 54 64 7073(Z型) 83(Z型) 螺纹接口IQ10--IQ95均为一个M40和两个M25或一个1.5"和两个1" 设计寿命10,000次开/关 工作频率60次/小时 工作温度-30摄氏度-- +70摄氏度 13、IQM——频繁调节智能型电动执行器 动作频率：1200次/小时 控制方式：可控硅 防护等级：IP68（3米下水深正常工作48小时） 机械结构简单 高度集成模块化 双层密封 故障智能诊断，自动恢复功能 十余种保护 液精显示 手机远程通信 终身维护 力矩测量采用了新的压抗技术，使测出的力矩更加精确，可用于各种供电电源 大量研究证明增加译码器是最可靠的现行解决方法 机身材料采用 LM20 (ASTMA 316) 铝合金材料 流线型 执行器型号IQM10 IQM12 IQM20 IQM25 IQM35IQM40IQM70 IQM90 IQM95
调接推力kN 7.94 15.9 24.26 额定推力kN 15.88 28.59 36.4
基座尺寸F10
