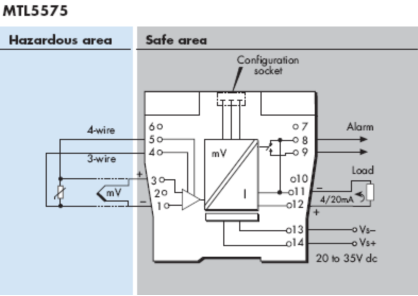

2.1.1 MTL5575 热电阻/热电偶输入转4-20mA安全栅
l 单通道
l 危险区信号：THC(-75mV-75mV) /RTD(0-400欧姆)，需要PCS45软件组态
l 安全区信号： 4-20mA，最大负载电阻600欧姆
l 安全区和危险区之间隔离电压为250V AC
l 供电：20-35V DC
l 功耗：50mA@24V DC

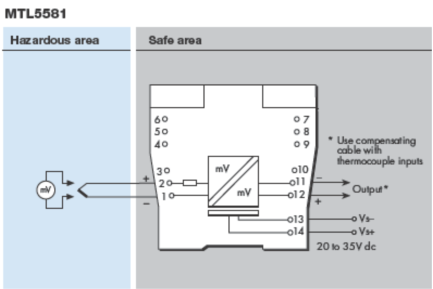

2.1.2 MTL5581 毫伏/热电偶隔离栅
l 危险区信号：-50mV~50mV
l 安全区信号： -50mV~50mV
l 可设置断偶保护功能
l 功耗：30mA@24V DC
2.1.3 MTL5582 热电阻隔离栅
l 危险区信号：2，3，4线RTD, 符合BS1904/DIN43760标准，10～400欧姆
l 安全区信号： 2，3，4线RTD，10～400欧姆
l 可设置开路保护功能
l 功耗：55mA@24V DC

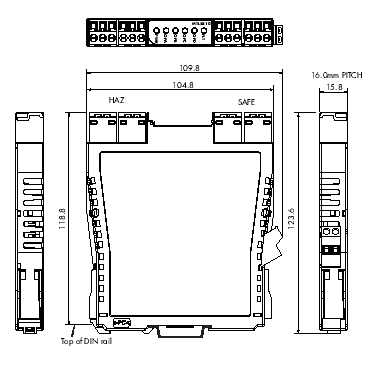

2.1.4 安全栅外形图
2.1.5 机柜布置
l 安全栅厚度为16毫米，考虑到进线槽规格，每个标准机柜2100mm X 800mm X 800mm一般可以安装320~400块安全栅
