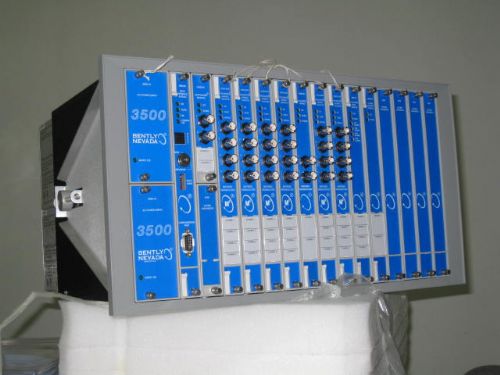

3500 系统中可用的监测器类型总结在表1 中。每个监测器占用框架中的一个插槽。所有监测 器都是基于微处理器的设计，并且可以对每个通道的警告和危险设置点进行数字化调节1。报 警可以组态为闭锁或非闭锁操作。每个监测器和通道的状态通过前面板上明亮的LED 显示出 来，不需要操作人员干预就可以直接观察，使操作更简单方便。多数监测器都可以通过I/O 模块为每 个通道输出4 到20 mA 的比例值，连接到纸带记录仪或不具备数字接口的老式过程控制系统中。监测 器I/O 模块上的短路保护端子可以为传感器提供电源。每个监测器内的OK 检测路径连续检测每个传 感器及其相应的现场连线的完整性。
传感器输出信号经缓冲处理后传送到前面板的同轴接头2 。RIM I/O 模块的后部具有缓冲输出端子。
表1 – 可用的3500系列监测器模块 监测器类 型 通道类型 通道数量 3500/40M • 径向振动 • 轴向(侧向)位移 • 偏心 • 差胀3 四4,5 3500/42M 除与3500/40M 相同的通 道以外，还具有下列通道 类型： # 加速度6 # 速度6 # 增强型加速度6 # 增强型速度6 # 圆形可接受区7 # 轴绝对振动 四4,5 3500/44M • 特定的空气动力学燃气 轮机监测功能8 四 3500/45 • 轴向(侧向)位移 • 差胀 • 标准单斜面差胀 • 非标准单斜面差胀 • 双斜面差胀 • 补偿式差胀 • 壳胀9 • 阀门位置 四5 3500/46M • 水电径向振动10 • 水电定子安装气隙 四5 3500/50 • 标准转速计 • 转子加速度转速计 • 零转速转速计 二11,12 3500/53 • 超速转速计 一13 3500/60 和 3500/612,14 • 温度 • 温差 六 3500/6214 • 过程变量15 六 3500/64 • 动态压力16 四 监测器类 型 通道类型 通道数量 3500/72M • 往复式压缩机活塞杆下 落 / 活塞杆位置 四5 3500/77M • 往复式压缩机汽缸性 能，包括： - 吸气压力 - 最大压力 - 最小压力 - 压缩比 - 活塞杆压力峰值 - 活塞杆张力峰值 - 活塞杆反转角度 四
