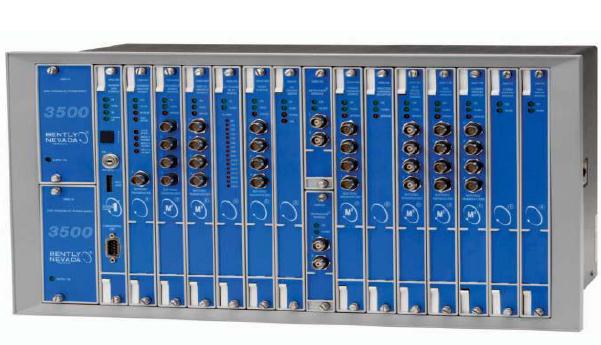

功能 Bently Nevada 3500 系统提供连续、在线监测功能，适用于机械保护应用，并完全符 合美国石油协会API670 标准对该类系统的要求。它是本特利内华达 采用传统框架形式的系统中功能最强、最灵活的系统，具有其它系统 所不具备的多种性能和先进功能。该系统高度模块化的设计包括：
! 3500/05 仪表框架 (要求) ! 一或两个 3500/15 电源 (要求) ! 3500/22 框架接口模块 (要求) ! 一或两个3500/25 键相器模块 (可选) ! 3500 框架组态软件 (要求) ! 一个或多个 3500/XX 监测器模块 (要求) ! 一个或多个 3500/32 继电器模块或 3500/34 三重冗余继电器模 块 (可选) ! 一个或多个 3500/92 通讯网关模块 (可选) ! 3500/93、3500/94 或 3500/95 显示装置或运行于兼容PC 机上的 3500 操作者显示软件 (可选) ! 内部或外部本质安全栅，或用于危险地区安装的电绝缘装置。 ( 可选)
应用 Bently Nevada 3500 系统用于连续、永久性监测应用于多种行业的 旋转和往复机械，尤其适用于要求极高可靠性和可用 性的自动停机机械保护应用中。可以应用3500 系统 的机器类型包括但不限于： ! 发电和机械驱动用工业燃气轮机和蒸汽轮机 ! 发电和机械驱动用空气动力燃气轮机 ! 发电用水轮机 ! 压缩机 (空气/工艺气体，径向/轴向，离心/正 向位移) ! 涡轮膨胀机 ! 电动机和发电机 ! 励磁机 ! 齿轮箱 ! 泵 (离心和正向位移) ! 风扇 ! 风机 ! 往复式压缩机 ! 挤压机和造球机 此外，通过对已有的监测器类型进行特殊组态或通过 我们的产品定制能力对标准监测器类型进行改造，可 以满足特殊的应用要求。详细信息请向当地本特利内 华达销售专业人员咨询。
软件可组态 实际上，Bently Nevada 3500 的每一种运行方式都可以通过软件组 态实现，它是我们所提供的产品中最灵活的系统，备 件管理也更加方便——一种模块类型通过组态可以完 成多种功能，而不是象以前的系统，一种模块只能完 成一种功能。下表列出了3500 多种组态选项的一部 分。 传感器类型及 灵敏度 标准位移方向 靠近或远离探头 报警延迟 报警倍增因子 传感器OK 限制 滤波角 满量程值 积分 (速度到位移，加速度到 速度) 工程单位 记录仪输出钳位值 报警设置点 延时OK /通道失败使能/禁用 闭锁/非闭锁报警 比例值分配给记录仪输出 正常带电或不带电 继电器 继电器表决逻辑
热插拔 所有的模块和电源（当使用冗余电源时）可以在带电 情况下在框架中插拔，使维护和系统扩展更方便，不 需要中断机械保护功能或系统运行。 注: 在拆除I/O 模块时，必须先拆掉模块的前面板部分。 这样即可从插槽中拆下电源，然后安全地拆除I/O 模块， 不会使框架断电。 更灵活的安装选项 除了传统的19 英寸导轨和面板开槽安装选项以外， Bently Nevada 3500 还引入新的壁板安装形式，允许框架安装在墙 壁上或无法接触框架背面的位置。 改进的数据类型 即使未安装状态监测软件，3500 也能够为每个传感 器通道提供更多的测量量。例如，对于径向位移传感 器通道，除了通频（未滤波）振动幅值以外，3500 监测器能返回间隙电压、1X 幅值和相位、2X 幅值和 相位、非1X 振幅以及Smax振幅(当有XY 传感器 时)。因此，一个径向振动通道实际上能返回8 个处 理后参数（比例值），一个四通道监测器模块共提供 32 个参数。这一功能对于机械保护计划要求对这些 比例值进行报警监测时尤为重要。激活或使用这些比 例值不会影响框架密度，也不会影响监测器的附加通 道。
