之前跟大家分享了接近开关与PLC输入点的接线，当然PLC的输入点不止可以连接接近开关，在工程应用中，经常也会用于连接变频器、伺服的DO输出，以显示其控制器的状态，今天主要跟大家分享的就是PLC输入点与变频器DO输出端子的连接。

变频器都会设置有DO输出功能，告知控制器其运行状态，如常用的输出功能有：频率达到、故障报警、欠压等，一般都有2路以上的DO输出，输出形式以NPN居多，下面我们以UT500系列变频器为例简单介绍。

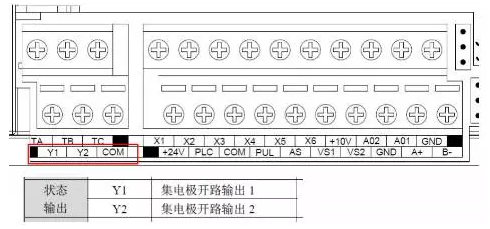

1、UT500变频器有两路DO输出，Y1、Y2

2、NPN输出形式，开集电极

3、在应用中如何将变频器的DO输出与PLC的输入连接呢?

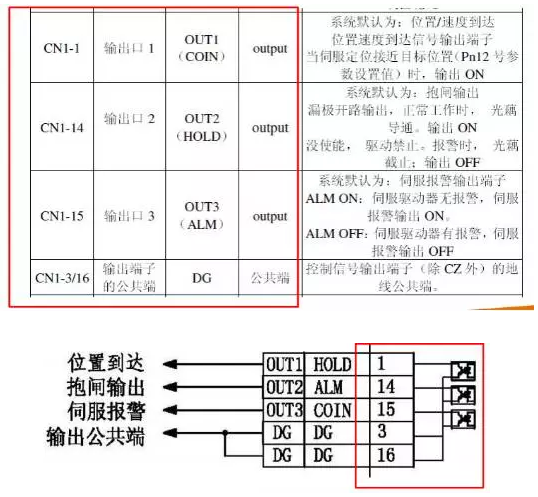

以上跟大家分享的就是UT500系列变频器DO与PLC输入接线，比较好理解，其实有些伺服的DO输出电路和变频器类似，如US200系列伺服，它有4路DO输出，常用输出功能：伺服准备OK、目标速度达到、目标位置到达、零速度检出、伺服报警等，输出形式为开放式输出、NPN开集电极输出，输出电路如下：

US200系列伺服与PLC输入点的连接方式与UT500系列变频器类似，大家可参考上图。
