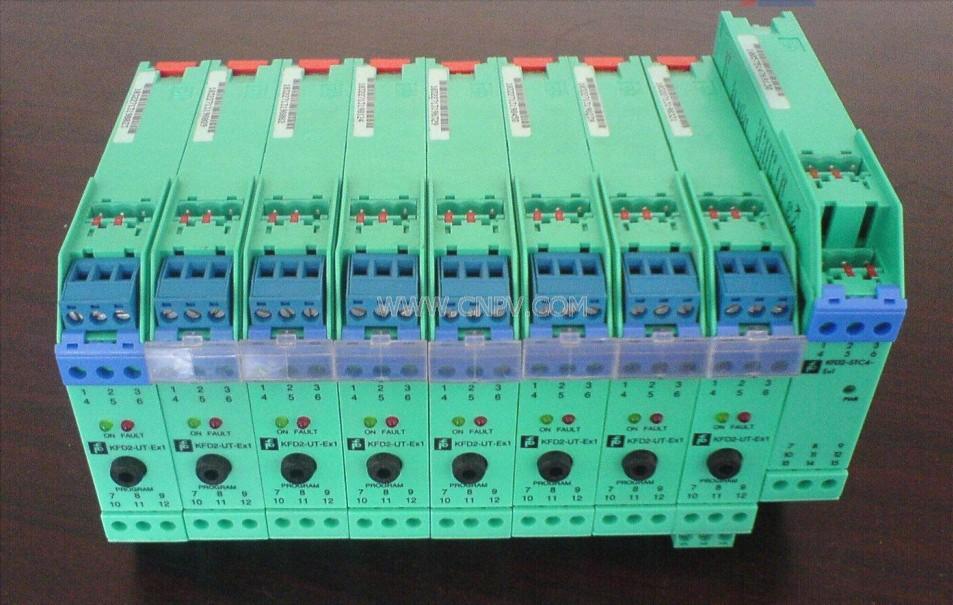

PEPPERL+FUCHS德国P+F倍加福隔离安全栅

更新：2016/5/18 9:09:30 点击：

品牌： PEPPERL+FUCHS
型号：

产品介绍

P+F倍加福安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备，是本安系统的重要组成部分。

国内常用隔离式安全栅主要是KF系列和KC系列。

主要型号有：

模拟量输入

P+F KCD2-STC-EX1(单通道，2/4线制智能变送器，有源/无源4-20mA输出)

P+F KCD2-STC-EX1.2O(单通道，2/4线制智能变送器，两路有源/无源4-20mA输出)

模拟量输出

P+F KCD2-SCD-EX1(单通道，电流驱动，智能型)

开关量输入

P+F KCD2-SR-EX1.LB(单通道，2路继电器输出)

P+F KCD2-SR-EX2(双通道，2路继电器输出)

开关量输出

P+F CKD0-SD-EX1.1245(单通道，回路供电式)

常用有源隔离栅（隔离栅需外用电），模拟量输入输出。

现场信号类型	型号	系统侧应用说明
AI，4-20 mA，2线制智能（或非智能）变送器	KFD2-STC4-Ex2	双通道。有源4-20mA信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STV4-Ex2-1	双通道。1-5V信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STC4-Ex2-Y72195	双通道。无源（Sink）4-20mA信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STC3-Ex1	单通道。有源4-20mA信号输入DCS/PLC。智能通信频率0-40kHz，支持DE、Foxcom。
	KFD2-STC3-Ex1-86C	单通道。无源（Sink）4-20mA信号输入DCS/PLC（即DCS的AI卡须能够给4-20mA回路供电）。智能通信频率0-40kHz，支持DE、Foxcom。
AI，4-20 mA，2或3线制智能（或非智能）变送器；有源4-20mA信号	KFD2-STC4-Ex1	单通道。有源4-20mA信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART、Brain。
	KFD2-STC4-Ex1-1	单通道。1-5V信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART、Brain。
	KFD2-STC4-Ex1-2	单通道。2-10V信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STC4-Ex1- Y112669	单通道。无源（Sink）4-20mA信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STC4-Ex1.2O	单通道。一进二出，即两路有源4-20mA信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STC4-Ex1.2O-1	单通道。一进二出，即两路1-5V信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STC4-Ex1.2O-2	单通道。一进二出，即两路2-10V信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
	KFD2-STC4-Ex1.2O- Y72211	单通道。一进二出，即两路无源（Sink）4-20mA信号输入DCS/PLC。智能通信频率0-7.5kHz，支持HART。
AI，4-20 mA，2线制非智能变送器	KFD2-CR-Ex1.30200	单通道。有源4-20mA信号输入DCS/PLC。对变送器的驱动电压达17.6VDC。
AI，0/1- 5V、0/2- 10V信号	KFD2-VR-Ex1.18	单通道。0/1-5V、0/2-10V信号输入DCS/PLC。
AO，4-20 mA，HART智能型电气转换器或电气阀门定位器	KFD2-SCD2-Ex2.LK	双通道。DCS/PLC输出4-20mA信号。兼容非智能仪表。LED显示线路故障，并通过电源轨道输出故障信息。
AO，4-20 mA，HART智能型电气转换器或电气阀门定位器	KFD2-SCD2-Ex1.LK	单通道。DCS/PLC输出4-20mA信号。兼容非智能仪表。LED显示线路故障，并通过电源轨道输出故障信息。
AO，4-20 mA，电气转换器或电气阀门定位器	KFD2-SCD-Ex1.LK	单通道。DCS/PLC输出4-20mA信号。兼容非智能仪表。LED显示线路故障。
	KFD2-CD2-Ex2	双通道。DCS/PLC输出4-20mA信号。
	KFD2-CD2-Ex1	单通道。DCS/PLC输出4-20mA信号。
	KFD2-CD-Ex1.32	单通道。DCS/PLC输出4-20mA信号。
	KFD2-CD-Ex1.32-3	单通道。DCS/PLC输出1-5V信号。
	KFD2-CD-Ex1.32-8	单通道。DCS/PLC输出0-10V信号。
T/C，各种型号的热电偶	KFD2-VR-Ex1.50m	单通道。mV信号输入DCS/PLC。±50mV。
T/C，各种型号的热电偶	KFD2-VR-Ex1.500m	单通道。mV信号输入DCS/PLC。±500mV。
RTD，2/3/ 4/5线制热电阻	KFD2-RR-Ex1	单通道。2/3/4线制电阻信号输入DCS/PLC。
热电偶：B、E、J、K、L、N、R、S、T型。热电阻：Pt100、Ni100，2或3或4线制。其他用户指定特殊型热电偶和热电阻。	KFD2-UT-Ex1	单通道。有源4-20mA信号输入DCS/PLC。热电偶应用时请订购冷端补偿器K-CJC。PC机组态。可选PW-PK-KE组态软件包。
	KFD2-UT2-Ex1	KFD2-UT-Ex1升级产品，除组态软件与KFD2-UT-Ex1不同外，其他同KFD2-UT-Ex1。
	KFD2-UT2-Ex2	双通道，其他同KFD2-UT2-Ex1。
	KFD2-UT-Ex1-1	有源1-5V信号输入DCS/PLC。其他同KFD2-UT-Ex1。
电阻电位器，≥800Ω	KFD2-PT2-Ex1-5	单通道。有源4-20mA信号输入DCS/PLC。
电阻电位器，≥800Ω	KFD2-PT2-Ex1-3	单通道。1-5V信号输入DCS/PLC。

二、常用有源隔离栅（隔离栅需外用电），频率量输入、数字量输入输出。

现场信号类型	型号	系统侧应用说明
PI,NAMUR型频率信号或干接点频率信号。转速传感器、流量计等。	KFD2-ST2-Ex1.LB	单通道。0-24V/5kHz频率信号输入DCS/PLC。现场线路监测。
PI,NAMUR型频率信号或干接点频率信号。转速传感器、流量计等。	KFD2-UFC-Ex1.D	单通道。0.001kHz-5kHz频率。送1个0-24V无源频率信号、1个可设定量程的有源4-20mA信号、2个继电器报警信号输入DCS/PLC。线路监测。
PI，0-12V有源电压频率	KFD2-VR-Ex1.18	单通道。4kHz/0-12V有源电压输入DCS/PLC。
PI,Bentley Nevada频率量传感器	KFD2-VR4-Ex1.26	单通道。Pick-up振动频率信号输入Bentley Nevada系统。
DI，NAMUR型开关信号或干接点信号。（本栏隔离栅均有现场线路监测，并经电源模块实现故障报警。）	KFD2-SR2-Ex2.W	双通道。继电器干接点信号输入DCS/PLC。
	KFD2-SR2-Ex1.W	单通道。继电器干接点信号输入DCS/PLC。
	KFD2-SR2-Ex1.W.LB	单通道。一进二出。2路继电器干接点信号输入DCS/PLC。
	KFD2-SR2-Ex2.2S	双通道。一进二出。2路继电器干接点信号输入DCS/PLC。
	KFD2-ST2-Ex2	双通道。有源0-24V电平信号输入DCS/PLC。
	KFD2-SOT2-Ex2	双通道。无源0-24V电平信号输入DCS/PLC。
	KFD2-DU- Ex1.D	单通道。一进二出延时开关功能。1个继电器干接点和1个无电源0-24V电平信号输入DCS/PLC。
DI，NAMUR型开关信号	KFD2-SRA-Ex4	4通道。继电器干接点信号输入DCS/PLC。可解码二合一DI。现场线路监测。
DI，NAMUR型开关信号	KFD2-SR-Ex1.4S.LK	单通道。一进四出。四路继电器干接点信号输入DCS/PLC。现场线路监测。
DI，P+F公司SN型接近开关	KFD2-SH-Ex1	单通道。故障安全型。TUV故障安全认证（VDE 0660 Part 209）继电器输入EDS系统。独立的线路故障报警。
DI，P+F公司SN型接近开关	KFD2-SH-Ex1.T.OP	单通道。故障安全型。TUV故障安全认证（VDE 0660 Part 209）0-24V电平信号输入EDS系统。独立的线路故障报警。
DO。多数ASCO、Burkert、Crouzet、Parker Lucifer、KV AutomationSamson电磁阀、Herion 2001-2002、2050电磁阀	KFD2-SL2-Ex2	双通道。DCS/PLC输出24V/≥3mA逻辑信号或干接点信号。现场线路监测。
	KFD2-SL2-Ex2.B	双通道。DCS/PLC输出24V/≥3mA逻辑信号或干接点信号。无现场线路监测。
	KFD2-SL2-Ex1	单通道。DCS/PLC输出24V/≥3mA逻辑信号或干接点信号。现场线路监测。
	KFD2-SL2-Ex1.LK	单通道。DCS/PLC输出24V/≥3mA逻辑信号或干接点信号。独立的线路故障报警。
	KFD2-SL2-Ex1.B	单通道。DCS/PLC输出24V/≥3mA逻辑信号或干接点信号。无现场线路监测。
DO。Herion 2010-2014电磁阀 DO。多数Sam son电磁阀	KFD2-VD-Ex1.1560	单通道。DCS/PLC输出24V/≥5mA逻辑信号或干接点信号。
DO。Herion 2010-2014电磁阀 DO。多数Sam son电磁阀	KFD2-VD-Ex1.35	单通道。DCS/PLC输出24V/≥5mA逻辑信号或干接点信号

三、常用无源隔离栅（隔离栅依靠DCS/PLC回路供电，无须外供电）

现场信号类型	型号	系统侧应用说明
AI/AO，4-20 mA。2线制HART变送器和HART阀门定位器	KFD0-SCS-Ex1.55	单通道。用作AI，2线制无源4-20mA变送器信号输入DCS/PLC。隔离栅回路压降≤5V。用作AO，DCS/PLC输出4-20mA。
AI，0/4-20 mA、0/1-5V、0/2- 10V AO，4-20 mA。内阻≤300Ω的电气转换器和电气阀门定位器	KFD0-CC-Ex1	单通道。2线制无源4-20mA变送器信号输入DCS/PLC。
	KFD0-CS-Ex1.51P	单通道。DCS/PLC输出4-20mA。隔离栅等效内阻约400Ω。
	KFD0-CS-Ex2.51P	双通道。DCS/PLC输出4-20mA。隔离栅等效内阻约400Ω。
RTD，3线制Pt100。	KFD0-TR-Ex1	单通道。2线制无源4-20mA变送器信号输入DCS/PLC。-30℃-375℃范围内，4-20mA输出对温度线性；-200℃-800℃范围内，4-20mA输出对电阻线性。
AI，500Ω至11KΩ，2或3线制电阻	KFD0-RC-Ex1	单通道。2线制无源4-20mA变送器信号输入DCS/PLC。
DO。多数ASCO,Burkert, Herion2001-2002电磁阀	KFD2-SD-Ex1.48-90A	单通道。DCS/PLC输出24V/85mA有源DO信号。或DCS/PLC输出干接点，回路中外供电24V/85mA。

四、常用报警设定器

现场信号类型	型号	系统侧应用说明
AI,有源0/4-20mA,0/1-5V,0/2-10V信号;B,E,J,K,L,N,R,S,T型热电偶;2/3/4线制Pt100或Ni100热电阻。	KFD2-GU-EX1	单通道。含隔离栅功能。两组单刀双掷继电器报警信号输入DCS/ESD/PLC。用PC机组态。两组继电器可进行高报或低报的任意组合。
	KFD2-GU-1	不含安全栅功能。其他同KFD2-GU-EX1。
AI，4-20 mA，2或3线制变送器。有源4-20mA信号	KFD2-CRG-EX1.D	单通道。含隔离栅功能。1个有源4-20 mA信号输入DCS/PLC。两组单刀双掷继电器报警信号输入DCS/ESD/PLC。面板按键组态或PC机组态。两组继电器可进行高报或低报的任意组合。带显示。
	KFD2-CRG-1.D	不含安全栅功能。其他同KFD2-CRG-EX1.D。
	KFU8-CRG-EX1.D	供电：AC48-253V；DC20-90V。其他同KFD2-CRG-EX1.D。
	KFU8-CRG-1.D	不含隔离栅功能。其他同KFU8-CRG-EX1.D。
AI,有源0/4- 20mA,0/1-5V,0/2-10V信号；	KFD2-GS-1.2W	单通道。不带安全栅功能。两组单刀双掷继电器报警信号输入DCS/ESD/PLC。面板上的开关和旋钮组态。两组继电器可进行高报或低报的任意组合。
热电偶：B、E、J、K、L、N、R、S、T型。可冗余；热电阻：Pt100、Ni100等；电压信号0-1V、0-10V、-100mV～+ 100mV；电位器800Ω-20KΩ	KFD2-GUT-EX1.D	单通道。含隔离栅功能。1个有源4-20 mA信号输入DCS/PLC。两组单刀双掷继电器报警信号输入DCS/ESD/PLC。面板按键组态或PC机组态。两组继电器可进行高报或低报的任意组合。带显示。
	KFD2-GUT-1.D	不含安全栅功能。其他同KFD2-GUT-EX1.D
	KFU8-GUT-EX1.D	供电：AC48-253V；DC20-90V。其他同KFD2-GUT-EX1.D。
	KFU8-GUT-1.D	不含隔离栅功能。其他同KFU8-GUT-EX1.D
PI，NAMUR型频率信号或干接点频率信号。转速传感器、流量计等。	KFD2-DWB-EX1.D	单通道。含隔离栅功能。两组单刀双掷继电器报警信号输入DCS/ESD/PLC。面板上的开关和旋钮组态。两组继电器可进行高报或低报的任意组合。带启始延时功能。带显示。
PI，NAMUR型频率信号或干接点频率信号。转速传感器、流量计等。	KFA6-DWB-EX1.D	供电：230VAC。其他同KFD2-DWB-EX1.D
